- مخطط تسلسل UML
وضّح أحداث النظام باستخدام مخطط تسلسل UML
ميزات صانع مخطط تسلسل UML
إنشاء مخططات التسلسل ممكن يبان معقّد، لكن مش محتاج مهارات تقنية أو خبرة عشان ترسم مخطط واضح. Canva بيوفّر لك الأدوات والميزات اللي تساعدك تنشئ مخططات واضحة ومنظّمة وسهلة المشاركة من غير ما تحتاج لبرامج متخصصة. حدّد التفاعلات، ونظّم الوحدات المرتبطة، وتعاون مع أصحاب المصلحة في مكان واحد.
أكثر من 20 نوعًا احترافيًّا للرسوم البيانية لتختار من بينها
قوالب مصممة باحتراف من أجل تسريع سير عملك
لقد أصبح التمثيل المرئي للبيانات أسهل من ذي قبل – فلا حاجة إلى تعلم برامج معقدة
يمكنك نشر رسمك البياني عالي الدقة أو مشاركته أو تنزيله
قم بتضمين مخطط تسلسل UML الخاص بك في العروض التقديمية والتقارير والمزيد دون أي عناء
أدوات سحب وإفلات تمتاز بالسهولة، ومصممة بحيث تناسب الجميع، حتى غير المصممين
كيفية عمل مخطط UML
ما هو مخطط التسلسل في UML؟
مخطط التسلسل هو نوع من مخططات التفاعل في UML (لغة النمذجة الموحدة) يوضّح كيفية تواصل الكيانات (مثل الممثلين أو العناصر أو الأنظمة أو التعليمات البرمجية) بترتيب زمني. يوضّح ده إزاي وإمتى بيتم تبادل الرسائل من خلال التفاعلات دي.
لنفترض إنك بتوثّق عملية إتمام شراء نموذجية عبر الإنترنت. رسمها في مخطط تسلسل UML بيوضّح كل الخطوات اللي بتحصل لإكمال العملية دي، والوقت اللي بتستغرقه كل خطوة. هتشوف فين العميل (الممثل) بيختار منتج وبيضيفه إلى عربة التسوق (تطبيق التسوق)، وبيتمّم الشراء (نظام الطلبات)، ويدفع ثمنه (خدمة الدفع أو معالج الدفع)، وبيستلم العنصر (نظام تنفيذ الطلبات والتوصيل).
ليه تستخدم مخطط تسلسل UML؟
مخططات التسلسل مثالية لتوضيح طريقة عمل النظام أثناء التنفيذ، ومفيدة بشكل خاص عند تصميم الميزات أو تحليل المتطلبات أو حل المشكلات.

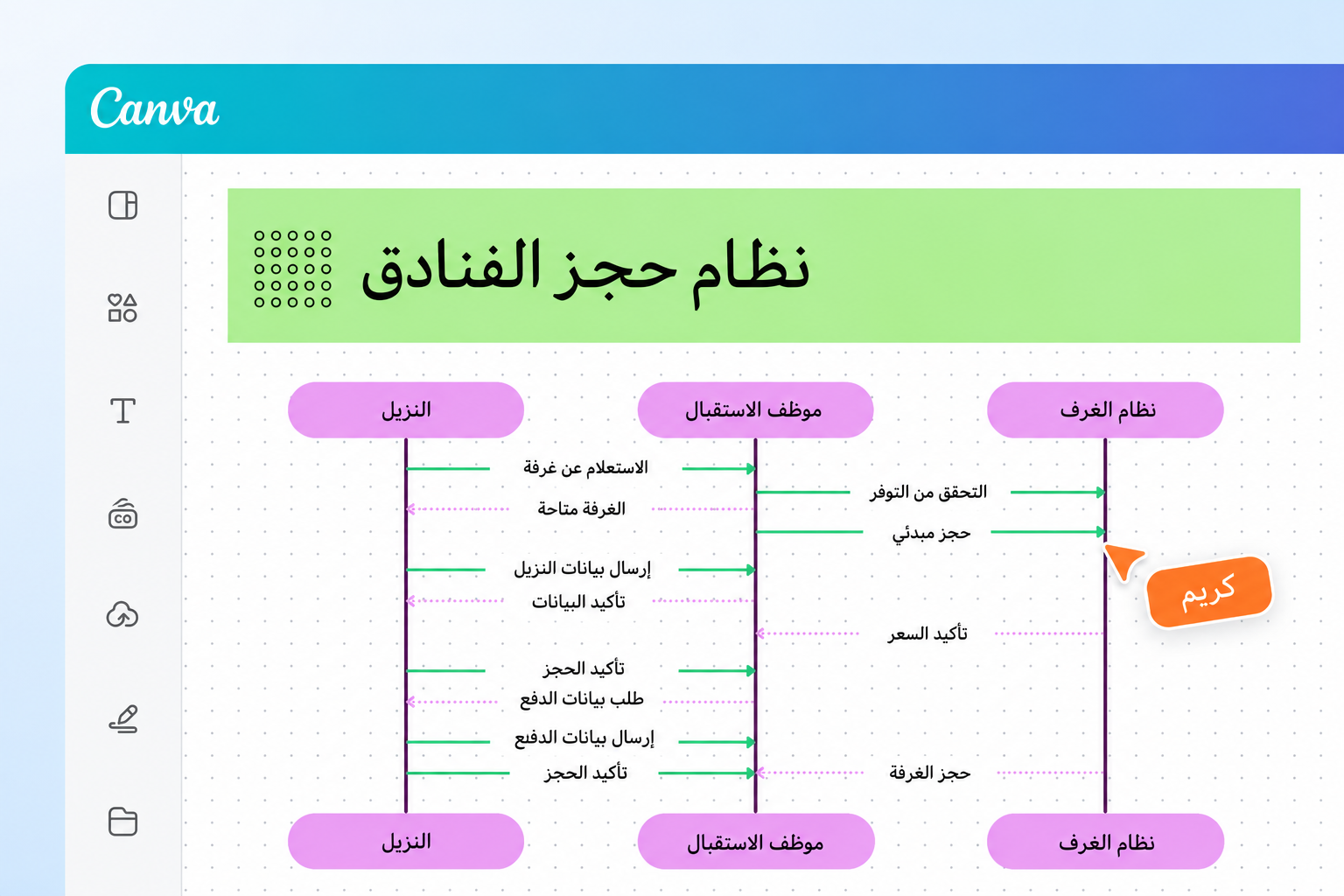

كمان بتخلّي التواصل أوضح. مخطط تسلسل لنظام حجز، على سبيل المثال، ممكن يكون مرجعًا مفيدًا من المرئيات لكل اللي محتاج يفهم النظام بيشتغل إزاي، حتى من غير خبرة تقنية.
مكونات مخطط التسلسل (UML)
الكائنات
خطوط الحياة
الرسائل
أشرطة التفعيل
الأجزاء
الممثلون
بسّط العمليات المعقدة

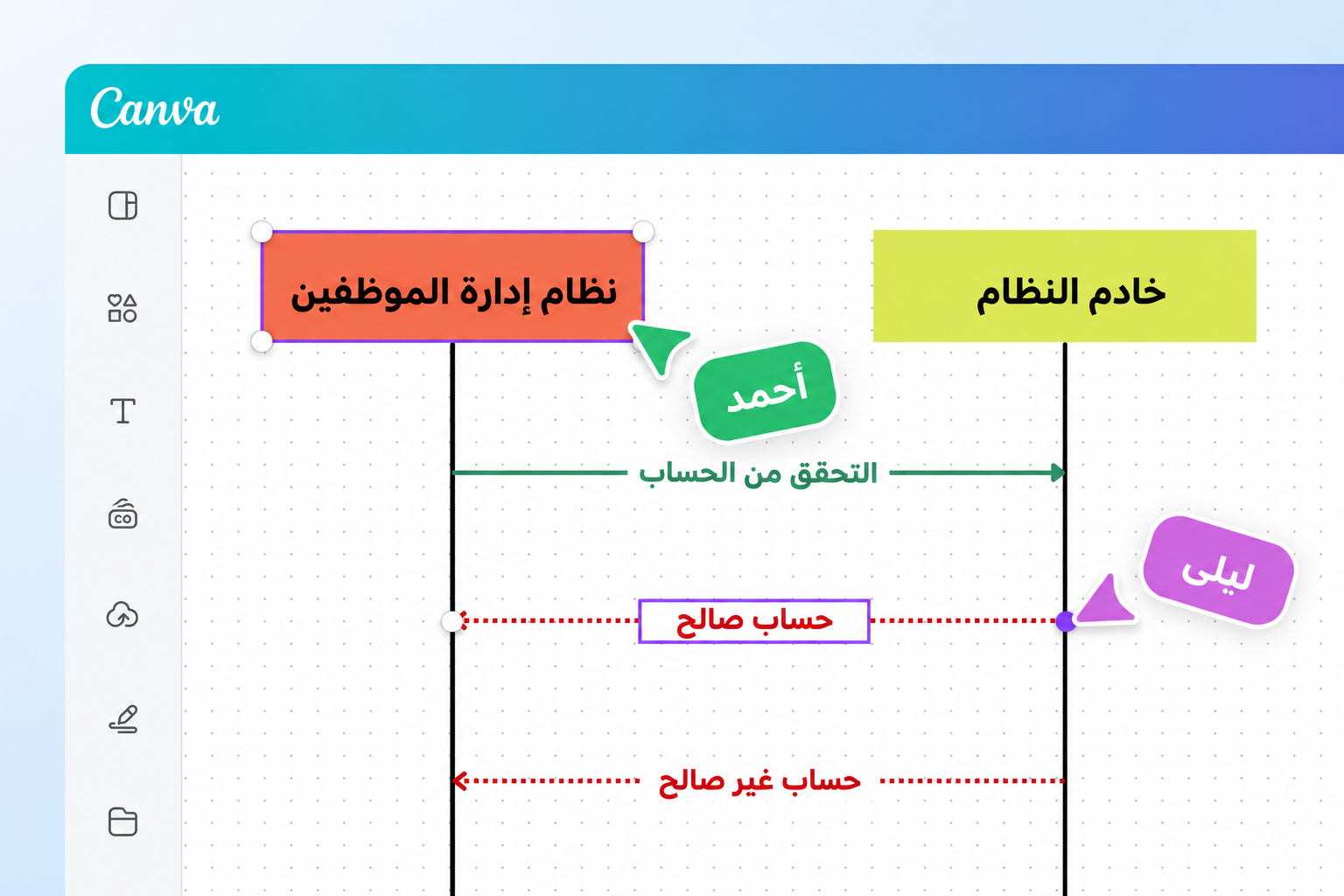

حوّل الأنظمة التقنية المعقدة إلى مخططات تسلسل UML بسيطة وواضحة. استخدم قالبًا مصممًا باحترافية ومحرّر السحب والإفلات من Canva، وأشكال UML، والموصلات الذكية، والخطوط الديناميكية لتبسيط التفاعلات بين المرضى والأنظمة والموظفين وتوضيحها. سرّع عملك باستخدام Magic Design(يفتح في علامة تبويب أو نافذة جديدة) لاقتراحات التصميم و الكتابة السحرية(يفتح في علامة تبويب أو نافذة جديدة) لإنشاء تسميات سريعة.
نسّق بين الفرق وأصحاب المصلحة

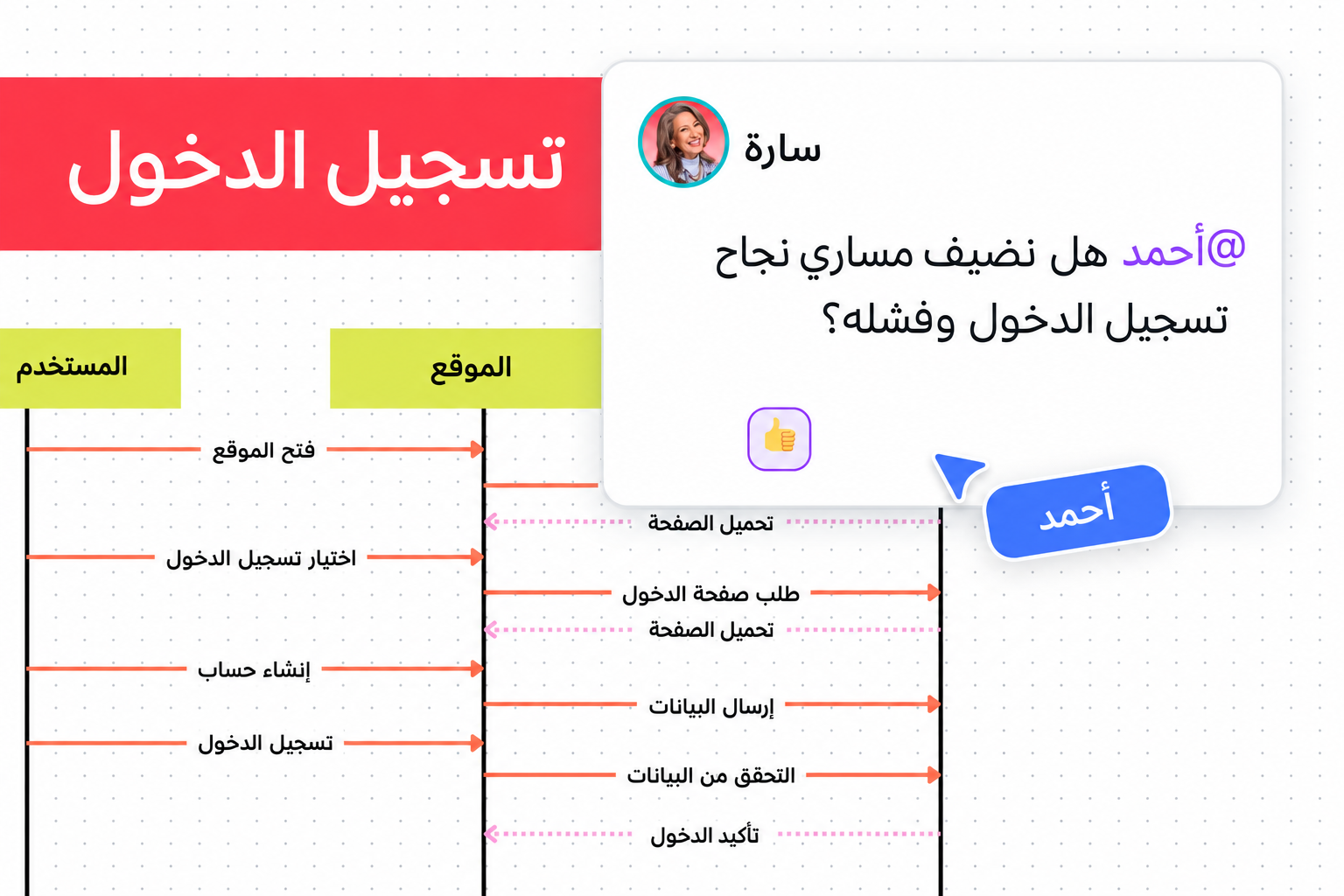

خلّي الكل على نفس الصفحة باستخدام تصميم مرئي تقدر تشاركه من خلال رابط وتعدّله مع الآخرين في الوقت الفعلي. خطّطوا لأفكاركم معًا على سبورة بيضاء من Canva(يفتح في علامة تبويب أو نافذة جديدة) وحوّلوها إلى مخططات تسلسل UML لإنشاء فهم مشترك لتدفقات النظام الكاملة. استخدم التعليقات والإشارات باستخدام @ لجمع الملاحظات، وطبّق أداة Brand Kit (Pro)(يفتح في علامة تبويب أو نافذة جديدة) للحفاظ على تناسق التصميمات.
اشتغل بحرية على لوحة لا نهائية

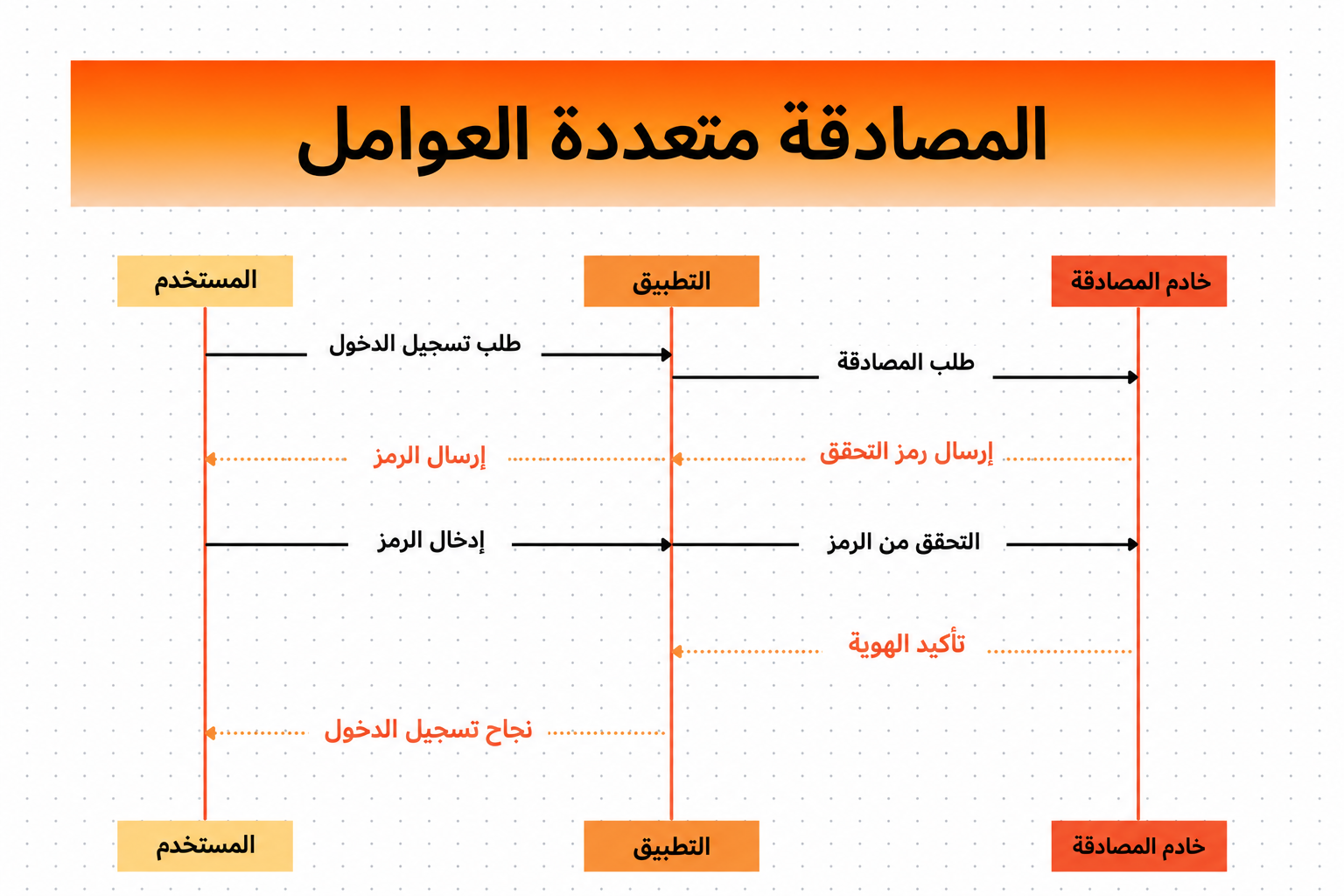

سواء كنت بترسم خريطة لنظام موجود للرجوع إليه أو بتستخدمها للتخطيط لسير عمل جديد، اللوحة اللا نهائية بتديك كل المساحة اللي تحتاجها لتنفيذ ده. رتّب تدفقات المصادقة متعددة العوامل، وراجع الأنظمة القديمة، والمزيد — بالعدد اللي تحتاجه وبكل التفاصيل المطلوبة.
ربط السبورات البيضاء بمسارات عمل Canva الكاملة

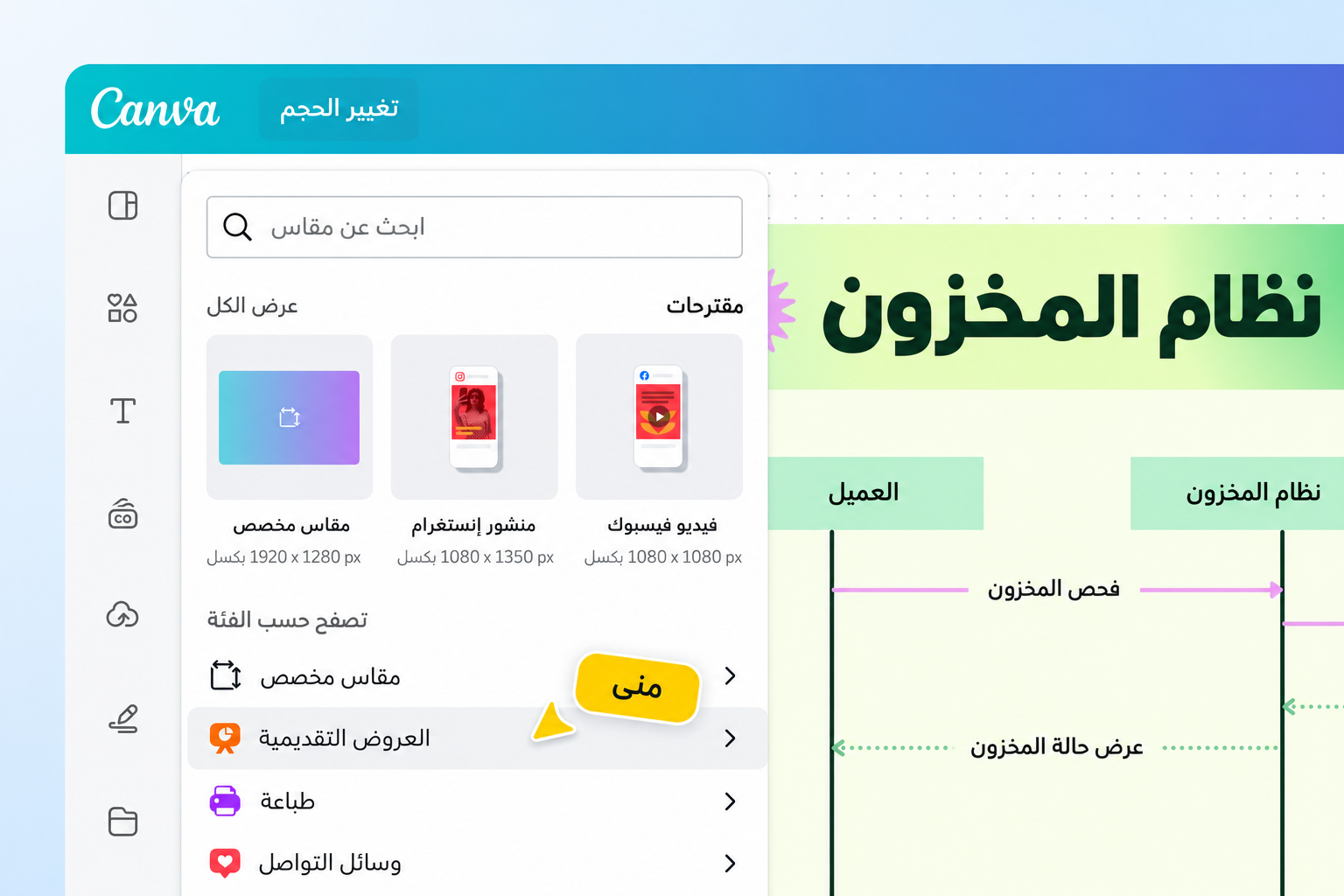

كل ملفاتك وتصميماتك موجودة على منصة واحدة. ضمِّن لتصميمات Canva الحالية في مخطط تسلسل UML، وأعد استخدام المرئيات والرسوم البيانية والصفحات عبر المستندات علشان تحافظ على تناسق كل حاجة. كمان تقدر تحوّل السبورة البيضاء إلى شرائح أو مستندات، علشان تكون جاهزة للعروض التقديمية أو تسليم العمل.
قوالب مخطط تسلسل UML البياني
أنون
الأسئلة المتكررة
الفرق الأساسي بين الاتنين إن مخطط التسلسل بيعرض العرض الديناميكي للنظام، وده يشمل إزاي أجزاء النظام بتتفاعل في كل خطوة أثناء عملية أو تفاعل معيّن. أما مخطط الفئات، فبيعرض عرض ثابت بيركّز على البنية بس، من غير التركيز على التوقيت أو التدفق.
على سبيل المثال، لما مستخدم يسجّل دخوله إلى تطبيق، مخطط التسلسل هيوضح إزاي عملية تسجيل الدخول بتحصل خطوة بخطوة. أما مخطط الفئات، في نفس السيناريو، هيوضح الوحدات المرتبطة اللي بتخلّي تسجيل الدخول ممكن وإزاي هي متصلة ببعض.
- الأفضل تستخدم مخطط تسلسل UML لما يكون التوقيت، والترتيب، والتفاعلات في سيناريو معيّن مهمين. على سبيل المثال، لو بتصمّم تدفق إعادة تعيين كلمة المرور، استخدم مخطط تسلسل عشان توضّح إزاي الطلب بيؤدي لإرسال إيميل، وإنشاء الرموز المميزة والتحقّق منها، وتحديث كلمة المرور بعد التحقّق، وكل ده بنفس الترتيب بالضبط. ده بيدي المشاهد فكرة عن ترتيب الأحداث والوقت اللي بتستغرقه عشان تحصل.
تُستخدم الأجزاء زي alt وopt وloop لتوضيح إزاي ممكن يتغيّر التدفق بناءً على الشروط.
- البديل (alt) يُستخدم لما تكون فيه مسارات محتملة متعددة، لكن مسار واحد بس هو اللي هيحصل. وبيتبع منطق "إذا-فإن-وإلا".
- الخيار (opt) يُستخدم لمسار واحد هيحصل بس لو تحقق الشرط. التفاعل ممكن يحصل أو مايحصلش.
- التكرار (loop) يوضح تسلسل متكرر من التفاعلات، وبيفضل يتكرر لعدد مرات محدد أو عند تحقق شرط معيّن. ده بيسمح للنظام ينفّذ إجراءات متكررة من غير ما يحتاج لتشغيلها كل مرة من جديد.
